پکیج های شوفاژ دیواری از قطعات مختلفی تشکیل شده‌اند که هر کدام وظایف خاص خود را دارند. شناخت قطعات پکیج و عملکرد آنها به شما در درک بهتر نحوه کار سیستم و همچنین عیب‌یابی و تعمیر آن در صورت نیاز کمک می‌کند.
در این مقاله، به بررسی برخی از مهم‌ترین قطعات پکیج دیواری ،سیستم‌های گرمایشی و تهویه مطبوع می‌پردازیم.

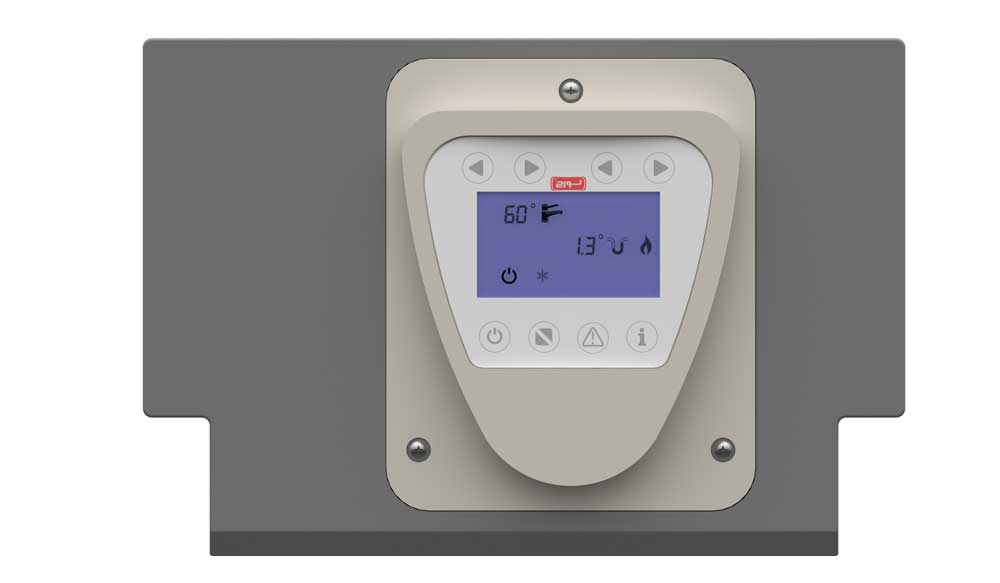

پنل برد دیجیتال
پنل برد دیجیتال پکیج برای کنترل و نمایش اطلاعات مربوط به سیستم گرمایشی یا سیستم کنترلی مورد استفاده قرار می‌گیرد. برد دیجیتال معمولاً شامل نمایشگرها، دکمه‌ها و مدارهای الکترونیکی است که برای تنظیم و کنترل سیستم مورد استفاده قرار می‌گیرد.

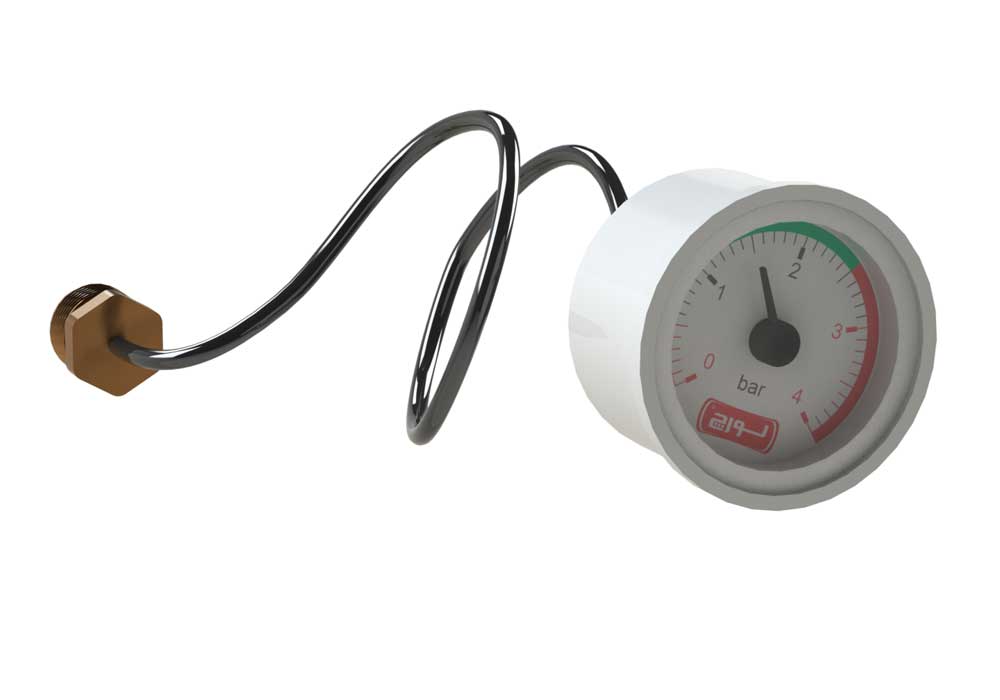

مانومتر
مانومتر پکیج یک وسیله اندازه‌گیری است که برای اندازه‌گیری فشار مورد استفاده قرار می‌گیرد. این قطعه معمولاً در سیستم‌های گرمایشی و سرمایشی برای نظارت بر فشار گازها یا سیالات مورد استفاده قرار می‌گیرد. وظیفه این قطعه در پکیج نمایش فشار آب در گردش است.

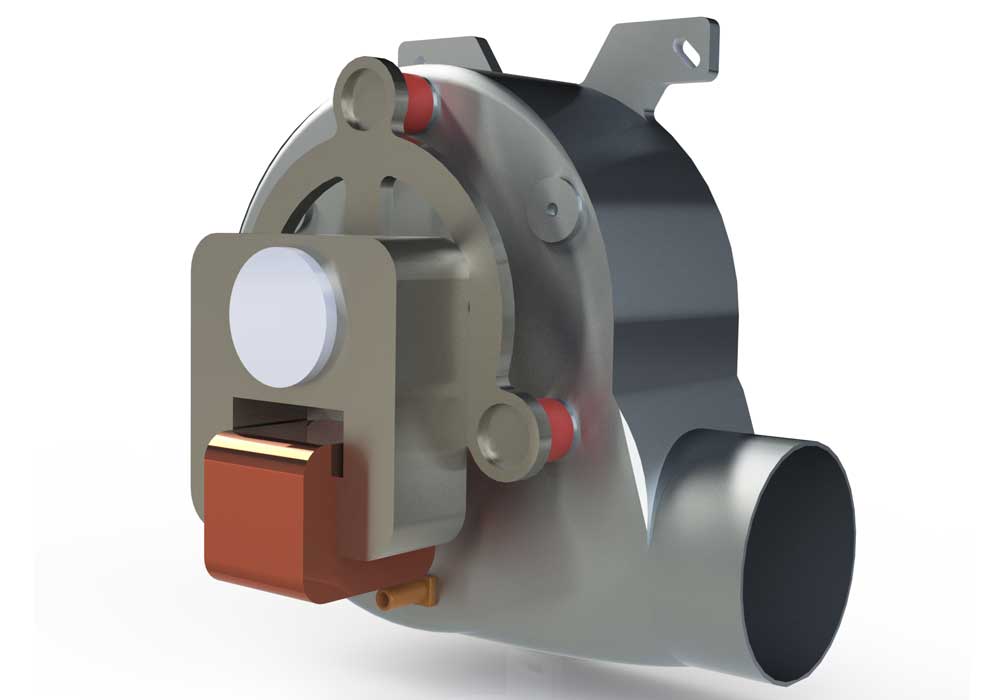

فن پکیج
فن در پکیج دیواری برای تخلیه محصولات احتراق یا وارد کردن هوای لازم برای احتراق استفاده می‌شود. این قطعه با ایجاد فشار مثبت یا فشار منفی در محفظه احتراق این وظیفه را انجام می‌دهد.

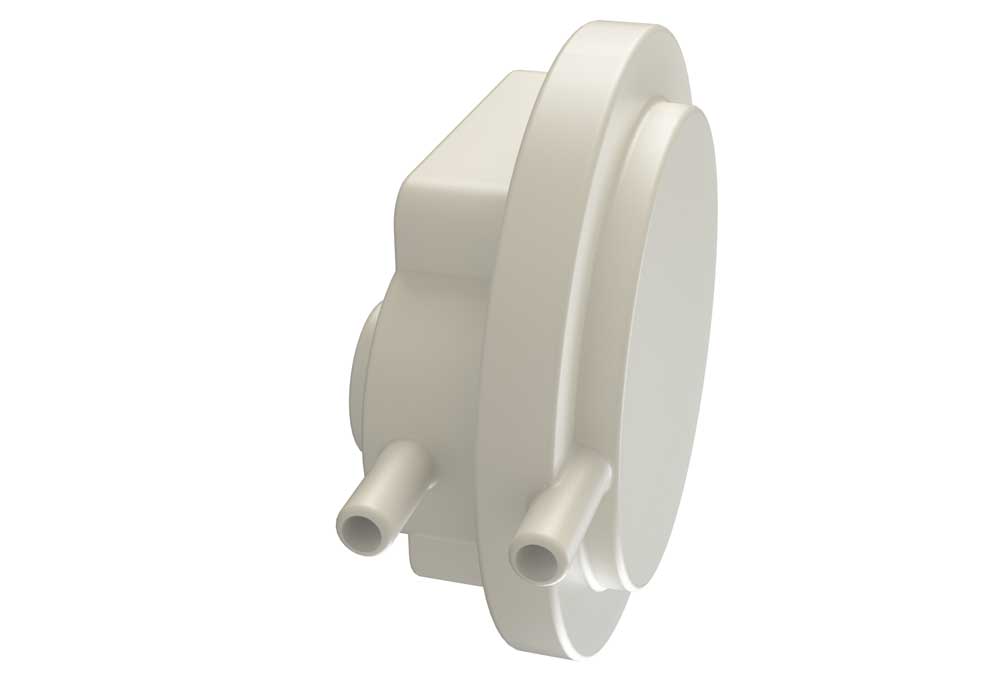

سوئیچ فشار هوا
سوئیچ فشار هوا یک قطعه ایمنی است که برای کنترل جریان تخلیه محصولات احتراق در سیستم‌های گرمایشی استفاده می‌شود. اهمیت این سوئیچ بسیار حیاتی است و اختلال در عملکرد آن می‌تواند موجب آسیب جانی به افراد شود.
مبدل اصلی
مبدل اصلی یکی از اجزای اصلی یک سیستم گرمایشی یا سیستم تهویه مطبوع است که وظیفه انتقال حرارت را به سیال واسط بر عهده دارد. در سیستم‌های گرمایشی از این مبدل‌ها برای انتقال حرارت محصولات احتراق به آب یا هوا استفاده می‌شود.

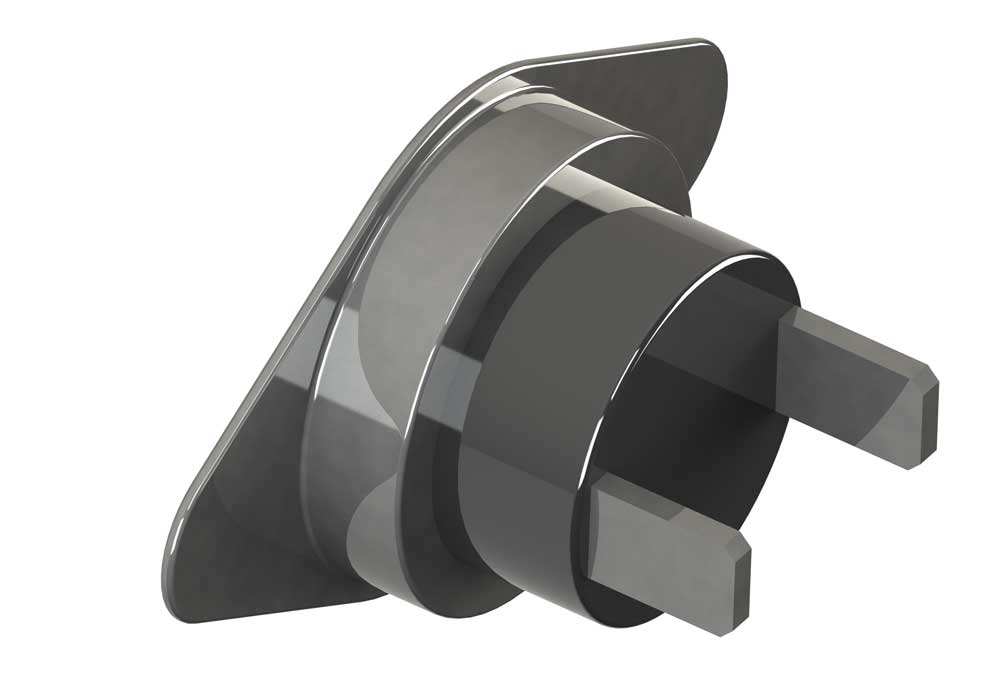

ترموستات حد
ترموستات حد یک سوئیچ است که برای جلوگیری از افزایش دما در یک سیستم استفاده می‌شود. زمانی که دما به مقدار معینی برسد، ترموستات حد عملکرد مشخصی را انجام می‌دهد، مانند قطع یا روشن کردن دستگاه یا اعلام خطا.
منبع انبساط پکیج دیواری
منبع انبساط یا همان “Expansion Tank” در سیستم‌های گرمایشی و سیستم‌های تهویه مطبوع برای مدیریت تغییرات حجم مایعات به‌کار می‌رود. منبع انبساط به وسیله انتقال افزایش حجم مایعات به داخل خود، از تغییرات فشار در سیستم جلوگیری می‌کند.
مقاله پیشنهادی: پکیج چیست؟

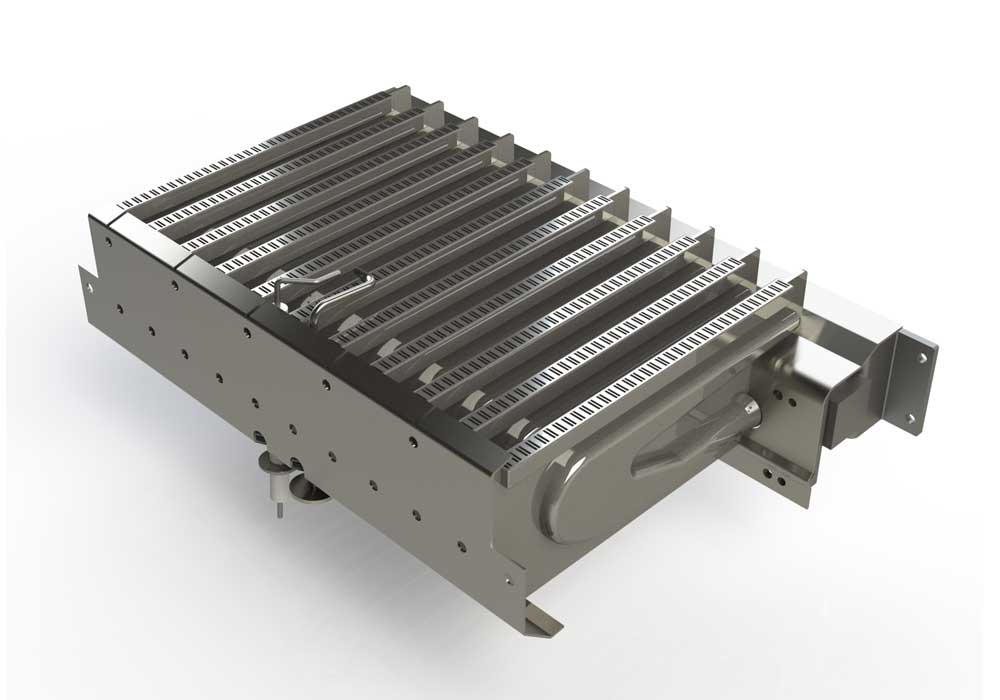

مشعل
مشعل یک قسمت اصلی در سیستم‌های گرمایشی است که مسئول ایجاد شعله و احتراق می‌باشد. این قطعه با استفاده از سوخت (معمولاً گاز یا گازوئیل) و هوا، شعله را ایجاد کرده و انرژی حرارتی لازم برای گرمایش را تولید می‌کند.
الکترود جرقه‌زن
الکترود جرقه‌زن یک قطعه است که برای ایجاد جرقه الکتریکی در محفظه احتراق مورد استفاده قرار می‌گیرد. این جرقه حرارت اولیه اشتعال را در سیستم احتراقی ایجاد می‌کند.
میله یون الکترود جرقه‌زن
میله یون الکترود جرقه‌زن نیز برای ایجاد جرقه الکتریکی استفاده می‌شود، اما در این حالت برای ایجاد جرقه به کمک یون‌ها استفاده می‌شود. این میله در هنگام عملکرد الکترود جرقه‌زن و تولید جرقه الکتریکی به‌کار می‌رود.

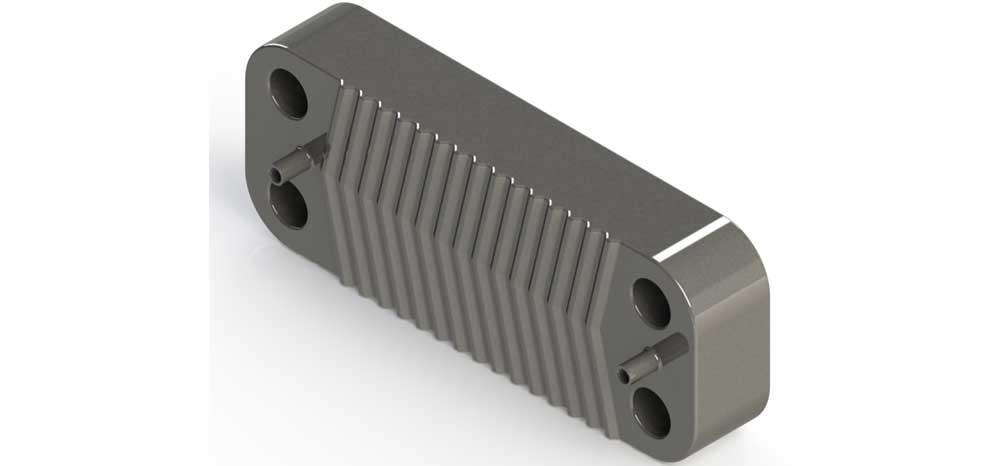

مبدل ثانویه
مبدل ثانویه به شکل صفحه‌ای و کوئلی در سیستم‌های گرمایشی، برای انتقال حرارت از آب به آب استفاده می‌شود. این قطعه جهت گرم کردن آبی که قصد عدم اختلاط آن را با آب در گردش داریم استفاده می‌شود.
شیر اطمینان سه بار
این سوئیچ برای تشخیص میزان مشخصی از فشار آب در سیستم و کنترل عملکرد دستگاه‌ها و تجهیزات مربوط به فشار آب استفاده می‌شود. زمانی که فشار آب به مقدار مورد نظر برسد، سوئیچ فشار آب عملکرد مشخصی را انجام می‌دهد، مانند قطع یا روشن کردن یا اعلام خطا دستگاه.
سوئیچ فشار آب
این سوئیچ برای تشخیص میزان مشخصی از فشار آب در سیستم و کنترل عملکرد دستگاه‌ها و تجهیزات مربوط به فشار آب استفاده می‌شود. زمانی که فشار آب به مقدار مورد نظر برسد، سوئیچ فشار آب عملکرد مشخصی را انجام می‌دهد، مانند قطع یا روشن کردن یا اعلام خطا دستگاه.
فلومتر
فلومتر یک قطعه اندازه‌گیری جریان مایعات یا گاز است. این دستگاه اطلاعاتی را در مورد مقدار و سرعت جریان مایعات ارائه می‌دهد که در کنترل و مدیریت سیستم‌های گرمایشی و سیستم‌های تهویه مطبوع مورد استفاده قرار می‌گیرد.
مجموعه ورودی و شیرپرکن
این مجموعه شامل یک پوسته که مجموعه شیرپرکن، شیر اطمینان، فلومتر، سوئیچ فشار آب، مانومتر و ورودی آب است که برای مدیریت جریان به داخل سیستم استفاده می‌شود. شیرپرکن برای کنترل و تنظیم جریان ورودی به سیستم استفاده می‌شود
لوله خروجی از مبدل اصلی
این لوله برای انتقال آب گرم شده از مبدل اصلی به مصرف کننده‌ها استفاده می‌شود.

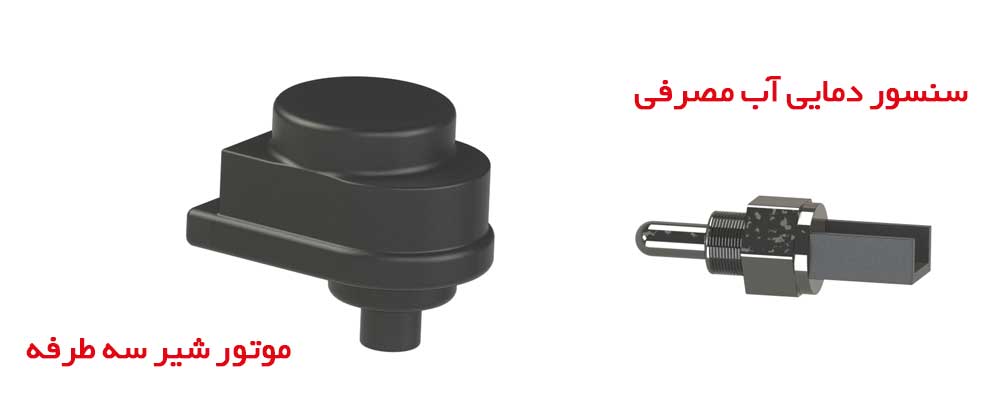

موتور شیر سه طرفه
موتور شیر سه طرفه یک دستگاه است که برای کنترل و هدایت جریان مایعات در دو مسیر مختلف استفاده می‌شود. این قطعه مسیر جریان را به سمت مبدل ثانویه و مصرف کننده‌ها تنظیم می‌کند.
سنسور دمایی آب مصرفی
این سنسور برای اندازه‌گیری و کنترل دمای آب گرم مصرفی در سیستم‌های گرمایشی و سیستم‌های آب گرم کاربرد دارد. برد کنترلی توسط این سنسور دمای آب گرم مصرفی را اندازه‌گیری می‌کند.
سنسور دمایی آب مصرفی
این سنسور برای اندازه‌گیری و کنترل دمای آب گرم مصرفی در سیستم‌های گرمایشی و سیستم‌های آب گرم کاربرد دارد. برد کنترلی توسط این سنسور دمای آب گرم مصرفی را اندازه‌گیری می‌کند.
مجموعه شیر سه طرفه:
این مجموعه شامل یک موتور برای تغییر وضعیت کیت شیرسه طرفه، کیت شیرسه طرفه و پوسته است. با فشار شفت موتور به کیت شیر سه طرفه مسیر جریان به سمت مبدل ثانویه یا مصرف کننده‌ها تغییر پیدا می‌کند.
پمپ سیرکولاسیون
پمپ سیرکولاسیون یک قطعه مهم در تأسیسات است که برای ایجاد گردش مایعات در یک سیستم به‌کار می‌رود. در سیستم‌های گرمایشی و سیستم‌های تهویه مطبوع، از پمپ سیرکولاسیون برای چرخش مایعات در سیستم و انتقال حرارت به نقاط مختلف استفاده می‌شود.
لوله رفت به مبدل اصلی
از این لوله برای انتقال جریان به مبدل اصلی استفاده می‌شود. جریان برگشتی از مصرف کننده‌ها بعد از انتقال حرارت خود توسط این لوله به مبدل اصلی ارسال می‌شوند تا مجدداً گرم شود.

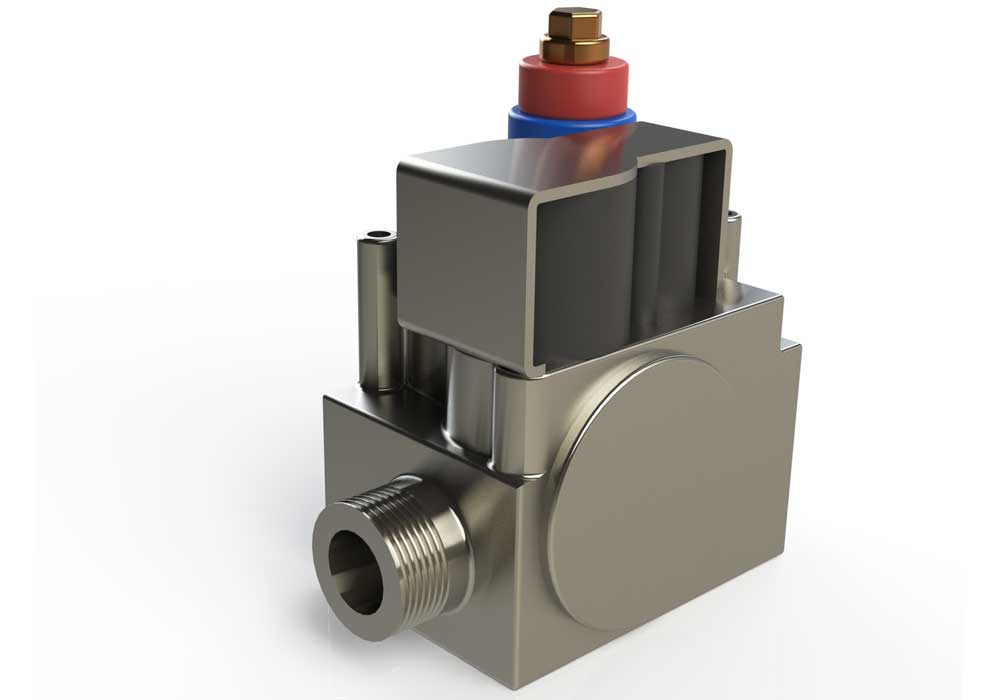

شیر کنترل گاز
شیر کنترل گاز برای برقراری و جلوگیری ایمن از جریان گاز در سیستم‌های گرمایشی یا سیستم‌های احتراقی به‌کار می‌رود. با کنترل جریان گاز، میزان احتراق و به دنبال آن تولید حرارت در سیستم کنترل می‌شود.
لوله گاز
این لوله برای انتقال گاز از شیر کنترل گاز به مشعل دستگاه استفاده می‌شود. این لوله‌ها به طور معمول از جنس‌ها و موادی ساخته می‌شوند که توانایی مقاومت در برابر فشار و دمای بالا را داشته باشند.
آشنایی با قطعات پکیج دیواری و همچنین سیستم‌های گرمایشی و تهویه مطبوع به شما در درک بهتر نحوه کار این سیستم‌ها و همچنین عیب‌یابی و تعمیر آنها در صورت نیاز کمک می‌کند.
